Kontrollpanel EC40-200-0

Name: Kontrollpanel EC40-200-0
Brand: Electronicase SE
SKU: EC40-200-0
Rating: 4.6 (57 reviews)

Kapsling bestående av två stycken U-formade delar som snäpps ihop. Går att demontera.

Datablad

MODELS		Bordskapsling EC40-2xx

DESIGN CONCEPT		2 U-formade delar som snäpps ihop. Kapslingen kan används vertikalt och horisontellt. Monteras enkelt isär.

CAD MODELS		Ladda ner Ladda ner SIGN IN

Ditt projekt : Exempelvis: Kapsling till projekt X

Projektnamn :^* Exempelvis: Kapsling till projekt X

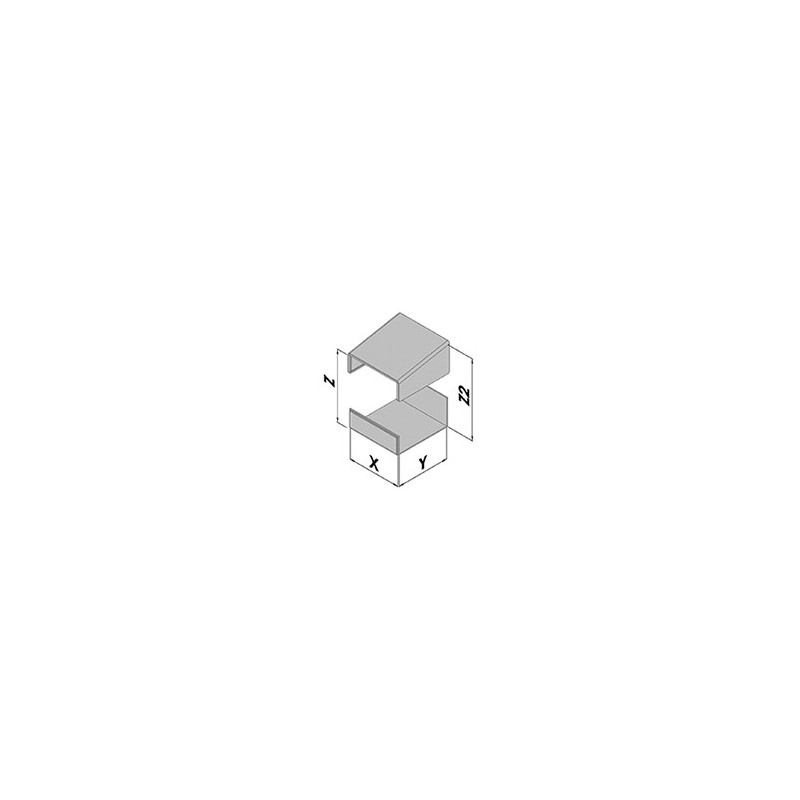

Skriv in dimensioner (Innermått i mm)^* Skriv in kapslingens inre dimensioner angett i mm
X
Y
Z
Z2

Material^* Antingen ABS eller Polystyren (PS)
Bifoga fil Bifoga exemplevis en skiss
- Fil 1 :
- Fil 2 :

OBS! Läs detta innan du börjar fylla i nedan (För musen hit för att visa texten) : Nedan fyller du i information som automatiskt genererar en kostnadsfri offert som sedan skickas direkt till er. Uppgifterna nedan är endast till för att skapa en prisbild. Det går alltså inte att välja placering av hål och komponenter. Det görs i ett senare steg i samråd med oss.

Fräsning Nedan fyller du i dem håltagningar och andra bearbetningar som ni behöver för att kapslingen ska passa er elektronik

Antal hål (< = 5mm x 5mm) Ange antal hål ni behöver i kapslingen som är mindre eller likamed 5 mm i diameter. Eller 5x5 mm i rektangel. (Placeringen kan du inte fylla i här utan den kommer vi kontakta er angående.)
Antal håltagningar för kontakter. Ett hål = 1 kontakt (> 5mm x 5mm) och < 40mm x 40mm) Ange antal håltagningar för kontakter USB, LAN eller dylikt med måtten inom (> 5mm x 5mm) och < 40mm x 40mm)
Större håltagning 1 av 3: För exempelvis fönster, display, etc (mm) (> = 40mm x 40mm) Ange måtten på håltagning som är större än 40*40 mm. Vill ni ha monterat plexifönster som ligger flush med utvändig yta och har dold limmning väljer ni JA i fliken nedan.	x
	y
Med infällt plexi-fönster Plexifönster monteras med dold limning och ligger flush ( i samma nivå) som utsidan av kapslingen. Vi kan även
Större håltagning 2 av 3: (mm) (> = 40mm x 40mm) Ange måtten på håltagning som är större än 40*40 mm. Vill ni ha monterat plexifönster som ligger flush med utvändig yta och har dold limmning väljer ni JA i fliken nedan.	x
	y
Med infällt plexi-fönster Plexifönster monteras med dold limning och ligger flush ( i samma nivå) som utsidan av kapslingen. Vi kan även
Större håltagning 3 av 3: (mm) (> = 40mm x 40mm) Ange måtten på håltagning som är större än 40*40 mm. Vill ni ha monterat plexifönster som ligger flush med utvändig yta och har dold limmning väljer ni JA i fliken nedan.	x
	y
Med infällt plexi-fönster Plexifönster monteras med dold limning och ligger flush ( i samma nivå) som utsidan av kapslingen. Vi kan även

Fräsning för ventilation. 1 fräsning avser 10 rader á 50 mm. Placering och slutlig längd bestäms i samråd med oss i senare steg. Vi kan fräsa både genomgående och "petfria" ventilationsgaller. Petfria galler fräses från två håll, dubbla därför antalet fräsningar
Gravering. (1 gravering avser mått om 20 x 10 mm) Gravera in logotyp eller namn ovanför kontaktuttag. Placering och design kontaktar vi er angående om ni väljer att gå vidare med offerten. Nu fyller ni i antalet endast för prisberäkningen.
Försänkning 1 av 3 (mm) [För ex. membrantangentbord] Försänkning för lättare placering av klistermärke eller för att få ett membrandtangentbord att ligga i samma nivå som övrig yta på kapslignen. Skriv in måtten på den urfräsning ni ösnkar.	x
	y
Försänkning 2 av 3 (mm) [För ex. membrantangentbord] Försänkning för lättare placering av klistermärke eller för att få ett membrandtangentbord att ligga i samma nivå som övrig yta på kapslignen. Skriv in måtten på den urfräsning ni ösnkar.	x
	y
Försänkning 3 av 3 (mm) [För ex. membrantangentbord] Försänkning för lättare placering av klistermärke eller för att få ett membrandtangentbord att ligga i samma nivå som övrig yta på kapslignen. Skriv in måtten på den urfräsning ni ösnkar.	x
	y
Antal lösa delar Delar som inte limmas fast exempelvis en vägg som eller hyllplan som skjuts in i urfrästa spår i väggen på kapslingen. Ange då spårens längd i fältet "Spår för kretskort"
Spår för kretskort / PCB Antal frästa spår som ni skjuter in kretskortet i istället för att skruva fast det. Vi rekommenderar att kretskorten har minst 3 mm fritt från komponenter längs med sidorna.
Längd på spåren för kretskort Skriv in den längd på dem spåren som behövs för att få plats med kretskortet.

Infästningar För önskemål om infästningar som inte radas upp nedan skriv förfrågan i rutan "andra önskemål"

Antal pressmuttrar: Pressmutter i mässing M2,3 eller M3 som antingen fästs i skruvtorn, som bilden visar i plastbit eller direkt i kapsling. Används då komponenter behöver skruvas fast och lossas frekvent. Placering av dessa görs i senare steg i samråd med oss.
Antal skruvtorn: Skruvtorn utan pressmutter, för självgängade skruvar. För pressmutter i skruvtornen ange antal pressmuttrar i fältet ovan.

Antal gummifötter Gummifötter används för att kapslingen ska ligga mer stabilt på ytan eller för att höja den en bit. Här anger ni antalet. Vilken form ni önskar kommer vi kontakta er angående
Extra infästningar Fastlimmade extra delar för att antingen hålla fast era komponenter som inte kan fästas i skruvtorn, förstärkningar för att öka stabiliteten eller dylikt.

Lackering, Tryck, EMC-skydd, Coating info

EMC-lackering invändig kopparbeläggning som sprayas/lackeras på insidan av kapslingen
Lackering Lackering avser vår standardlack, för info om andra lacker vänligen skicka förfrågan. Observera att kulör väljs i senare led.

Antal tryck 1 = (1 kulör på 1 sida) 4-färgs Digitaltryck. Vi behöver ett tryckorginal från er i ai-format.
High protection coating Extra tålig lackering mot repor etc

Andra önskemål Här kan ni lämna information om vilken miljö kapslingen ska vistas i, vad det är för något som ska kapslas in och annan hjälpsam information för att vi ska kunna optimera er kapsling

Uppskattad ordervolym Infos Forecast quantities
